Lorsqu'il s'agit de systèmes de tuyauterie, la compatibilité entre les extrémités des embouts et les différents matériaux de bride est une considération cruciale. En tant que fournisseur d'embouts, j'ai reçu de nombreuses demandes concernant ce sujet précis. Dans cet article de blog, j'examinerai en détail si les extrémités des embouts sont compatibles avec différents matériaux de bride, en explorant les facteurs en jeu et en vous fournissant des informations pour vous aider à prendre des décisions éclairées pour vos projets de tuyauterie.
Comprendre les extrémités des talons
Les embouts, également appelés embouts à recouvrement, sont des composants essentiels des systèmes de tuyauterie. Ils sont conçus pour être soudés au tuyau puis utilisés conjointement avec une bride libre. Cette configuration permet un alignement et un démontage faciles du système de tuyauterie, rendant ainsi la maintenance et les réparations plus pratiques. Les embouts sont disponibles dans divers matériaux, notamment l'acier inoxydable, l'acier au carbone, l'acier allié et l'acier duplex, chacun offrant des propriétés et des avantages uniques.
Facteurs de compatibilité
La compatibilité entre les extrémités des embouts et les matériaux des brides dépend de plusieurs facteurs, notamment la composition du matériau, la résistance à la corrosion, les propriétés mécaniques et les conditions de fonctionnement. Examinons de plus près chacun de ces facteurs :
Composition du matériau
La composition matérielle de l’embout et de la bride doit être compatible pour garantir des performances et une longévité appropriées. Par exemple, si l'embout est en acier inoxydable, il est généralement recommandé d'utiliser une bride en acier inoxydable pour éviter la corrosion galvanique. La corrosion galvanique se produit lorsque deux métaux différents sont en contact en présence d'un électrolyte, tel que l'eau ou un fluide corrosif. Le métal le plus noble (par exemple l'acier inoxydable) agit comme une cathode, tandis que le métal le moins noble (par exemple l'acier au carbone) agit comme une anode, ce qui entraîne une corrosion accélérée de l'anode.
Résistance à la corrosion
La résistance à la corrosion est un autre facteur essentiel à prendre en compte lors de la sélection des matériaux des embouts et des brides. L'environnement d'exploitation, notamment le type de fluide transporté, la température, la pression et le niveau de pH, peuvent avoir un impact significatif sur la résistance à la corrosion des matériaux. Par exemple, dans un environnement corrosif, comme une usine de traitement chimique ou une application marine, il est essentiel de choisir des matériaux à haute résistance à la corrosion, comme l'acier inoxydable ou l'acier duplex. Ces matériaux offrent une excellente résistance à la corrosion, aux piqûres et à la corrosion caverneuse, garantissant ainsi l’intégrité du système de tuyauterie dans le temps.
Propriétés mécaniques
Les propriétés mécaniques de l'embout et de la bride, telles que la résistance, la dureté et la ductilité, doivent également être compatibles pour garantir des performances appropriées dans les conditions de fonctionnement. Par exemple, si le système de tuyauterie est soumis à une pression ou une température élevée, il est essentiel de choisir des matériaux présentant une résistance et une ténacité élevées pour résister aux contraintes et éviter les défaillances. De plus, la dureté des matériaux doit être similaire pour éviter le grippage ou le grippage pendant l'installation et le fonctionnement.
Conditions de fonctionnement
Les conditions de fonctionnement du système de tuyauterie, notamment la température, la pression, le débit et les vibrations, peuvent également affecter la compatibilité entre les extrémités des embouts et les matériaux des brides. Par exemple, dans les applications à haute température, il est essentiel de choisir des matériaux présentant une grande stabilité thermique pour éviter toute déformation ou fissuration. De même, dans les applications à haute pression, il est crucial de sélectionner des matériaux à haute pression pour garantir la sécurité et la fiabilité du système de tuyauterie.
Compatibilité des extrémités de tronçons avec différents matériaux de bride
Maintenant que nous avons discuté des facteurs qui affectent la compatibilité entre les embouts et les matériaux de bride, examinons la compatibilité des embouts avec certains matériaux de bride courants :
Embouts en acier inoxydable avec brides en acier inoxydable
L'acier inoxydable est un choix populaire pour les embouts et les brides en raison de son excellente résistance à la corrosion, de sa haute résistance et de son attrait esthétique. Les embouts en acier inoxydable sont compatibles avec les brides en acier inoxydable de même qualité et composition, garantissant des performances et une longévité optimales. Par exemple,Embouts en acier inoxydablesont disponibles en différentes qualités, telles que 304, 304L, 316 et 316L, et peuvent être utilisés avec les brides en acier inoxydable correspondantes pour créer un système de tuyauterie fiable et résistant à la corrosion.
Embouts en acier duplex avec brides en acier duplex

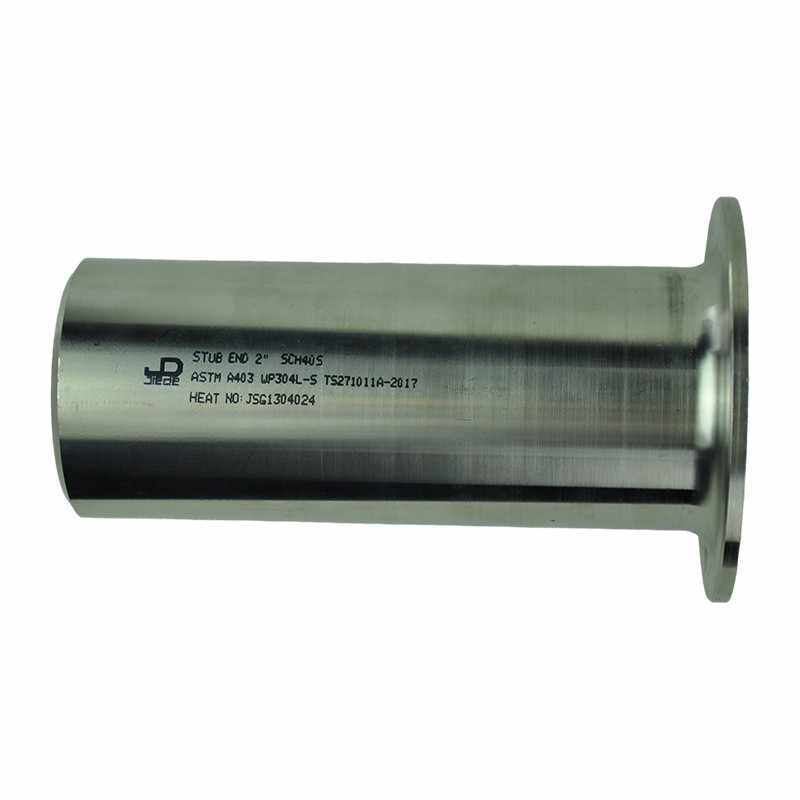

L'acier duplex est un type d'acier inoxydable qui combine les propriétés des aciers inoxydables austénitiques et ferritiques, offrant une résistance élevée, une excellente résistance à la corrosion et une bonne soudabilité. Les extrémités des embouts en acier duplex sont compatibles avec les brides en acier duplex de même qualité et composition, offrant des performances supérieures dans les applications exigeantes. Par exemple,Embout duplex 2205 en modèle courtest un choix populaire pour les applications dans les industries pétrolières et gazières, de traitement chimique et maritime, où une résistance élevée et une résistance à la corrosion sont requises.
Embouts en acier au carbone avec brides en acier au carbone
L'acier au carbone est un matériau largement utilisé pour les embouts et les brides en raison de son faible coût, de sa haute résistance et de sa bonne soudabilité. Les extrémités des embouts en acier au carbone sont compatibles avec les brides en acier au carbone de même qualité et composition, garantissant ainsi des performances et une fiabilité appropriées. Cependant, l’acier au carbone est sensible à la corrosion, notamment dans les environnements corrosifs. Par conséquent, il est essentiel d’appliquer des mesures de protection contre la corrosion appropriées, telles que la peinture, le revêtement ou la galvanisation, pour prolonger la durée de vie du système de tuyauterie.
Embouts en acier allié avec brides en acier allié
L'acier allié est un type d'acier qui contient un ou plusieurs éléments d'alliage, tels que le chrome, le nickel, le molybdène ou le vanadium, pour améliorer ses propriétés mécaniques et sa résistance à la corrosion. Les extrémités des embouts en acier allié sont compatibles avec les brides en acier allié de même qualité et composition, offrant des performances supérieures dans les applications à haute température et haute pression. Par exemple,Embout en acier inoxydable ANSI B16.9 Sch 40 pour systèmes de brides à recouvrementest un choix populaire pour les applications dans les industries de production d’électricité, pétrochimiques, pétrolières et gazières, où une résistance élevée et une résistance à la corrosion sont requises.
Conclusion
En conclusion, la compatibilité entre les extrémités des embouts et les différents matériaux de bride est une considération essentielle dans la conception et l'installation du système de tuyauterie. En comprenant les facteurs qui affectent la compatibilité, tels que la composition des matériaux, la résistance à la corrosion, les propriétés mécaniques et les conditions de fonctionnement, vous pouvez sélectionner les embouts et les matériaux de bride appropriés pour garantir des performances et une longévité optimales de votre système de tuyauterie. En tant que fournisseur d'embouts, je m'engage à fournir des produits de haute qualité et des conseils d'experts pour vous aider à prendre des décisions éclairées pour vos projets de tuyauterie. Si vous avez des questions ou avez besoin de plus amples informations, n'hésitez pas à me contacter pour discuter de vos besoins spécifiques et explorer les meilleures solutions pour votre application.
Références
- ASME B16.9 - Raccords à souder bout à bout forgés fabriqués en usine
- ASTM A105 - Spécification standard pour les pièces forgées en acier au carbone pour les applications de tuyauterie
- ASTM A350 - Spécification standard pour les pièces forgées en acier au carbone et faiblement allié, nécessitant des tests de ténacité aux encoches pour les composants de tuyauterie
- ASTM A312 - Spécification standard pour les tuyaux en acier inoxydable austénitique sans soudure, soudés et fortement travaillés à froid
- ASTM A790 - Spécification standard pour les tuyaux en acier inoxydable ferritique/austénitique sans soudure et soudés
